静态应变采集箱 型号：ASMB2-32/24/16/8的详细资料

一、概述
ASMB2-32/24/16/8静态应变采集箱是公司的同一系列通道数分别为32、24、16、8的静态应变仪。它们须与本公司计算机软件配合使用，主要测量静态应变、应力、残余应力。应变仪所用的A/D、CPU、存储器、通信等芯片以及电桥所配的电阻均选自的电子器件商，无论是原理图还是线路板上元器件的布局及连线，都充分考虑了温度、湿度、振动等因素以及静电、脉冲群、电磁辐射等电磁干扰的影响，还进行了严格的泄露电流、缘等、缘强度等安规程测试，因而测量度高、线性好、温漂小，可长时间、安、地工作，可安应用于工业现场、企业测试中心、大学教学实验的应变、应力测试。

二．主要功能
1．测量线弹性材料的静态或缓慢变化的应变、应力，如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、复合材料、植物、塑料、橡胶等。
2．测量向同性弹塑性材料的内部残余应力（挤压、焊接、铸造、机加工等产生），如：钢、铸铁、铜及其合金、铝及其合金、钛合金、镁合金、岩石、混凝土、塑料、橡胶等；还可去除测残余应力打孔引起的系统误差。
3．可以测量物理信号
（1） 直接测量信号：应变信号
（2） 二次计算生成信号：应力信号、残余应力信号、根据一个或多个应变信号（利用软件中复杂函数）生成任意虚拟信号
4．计算机软件主要功能
（1）直接测量信号的数据都可以实时保存

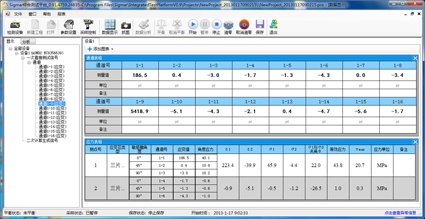

（2）被测物理信号的数据实时以表格形式显示

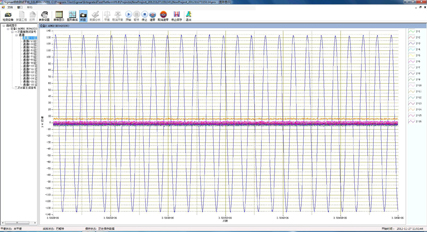

（3）被测物理信号的波形实时显示
a.信号随采样次数变化的曲线

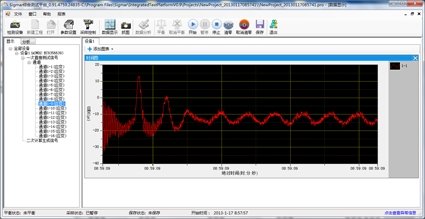

b.信号随时间变化的曲线

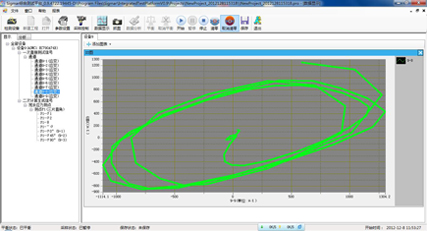

c.信号Y随信号X变化的X－Y曲线

d.被测工件随时间变化的振型图

（4）强大的事后数据回放、数据处理、数据分析、图形处理等功能


（5）数据导入导出功能，可导入txt文本和csv文件，导出txt文本、tdms文件、csv文件、Excel表格等数据格式文件，方便查看与进一步处理

三．应用领域
1.机械工程及设备：起重机、挖掘机、水泥泵车等工程机械的力臂等部位的应变应力、位移测试；油缸的压力、位移、温度、应变应力综合测试；机床导轨的残余应力测试。
2.高铁汽车、轮船等交通设备：发动机、减速机的压力、温度、应变应力综合测试；车体、轮轴、高压输电弓等部位的应变应力测试。
3.电力、动力工程：电厂设备的强度测试，如核电站安壳整体强度测试；水轮机轴及叶片的应变应力测试；蒸汽管道受热后的应变应力、温度、压力综合测试。
4.土木建筑及水利工程：建筑结构静态应变应力测试；大型体育场馆的钢结构屋顶在拆除安装支架时的应力监测。
5.桥梁和道路：大型钢结构桥梁的静载强度试验和道路涵隧工程结构应力测试。
6.材料参数测定：金属材料的弹性模量、泊松比、残余应力释放系数A和B等参数测定。
7.冶金、石油、化工：钢锭模表面热应力测试；油罐、压力容器、管道的压力、应变应力测试。

四、ASMB2-32

ASMB2-32静态应变采集箱照片

ASMB2-32静态应变采集箱及仪表箱照片
