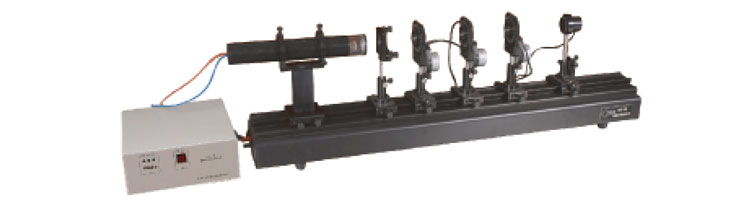

自动偏振光实验装置 HA-WSZ-3A
发布时间2014-03-25 浏览次数：426
自动偏振光实验装置 型号；HA-WSZ-3A
仪器介绍
光的偏振态可以通过旋转偏振片和波片的角度来操控，偏振片将自然光变成偏振光，波片可以改变光的偏振态。本实验采用电机驱动偏振片和波片的转动，能将复杂的偏振光实验结果通过计算机界面显示给学生。实验可以由计算机控制处理实验结果，也可以手动控制和纪录结果。
实验内容
1、实验曲线和理论曲线验证马吕斯定律
2、产生和验证不同偏振态的光
3、布如斯特角窗片的起偏作用
4、根据实验数据分析半波片的作用
5、1/4波片、椭圆偏振光、圆偏振光的作用
仪器特点：
●电机转动偏振片
●软件拟合实验数据
●计算机控制电机转动
基本配置及参数
|
编号 |
名称 |
规格 |
件数 |
|
1 |
激光器和支架 |
氦氖，632.8nm，TEM00，>1.5mW，发散角<5mrad， |
1 |
|
2 |
电源箱 |
输入220v，输出20v |
1 |
|
3 |
光学元件 |
聚光镜，格兰泰勒棱镜，分束镜，1/2波片和1/4波片 |
|
|
4 |
调整架 |
三维调整架，二维调整架 |
|
|
5 |
步进电机调整架 |
角度调整度0.05度，步进电机，三维调整 |
3 |
|
6 |
探测器 |
硅光电池 |
2 |
|
7 |
光学导轨 |
长1m，宽20mm，直线度2mm，硬铝 |
1 |
|
8 |
控制软件 |
控制电机转动，计算实验结果 |
1 |
|
9 |
其他 |
延伸架，光靶，USB线，电源线，滑座 |
|
