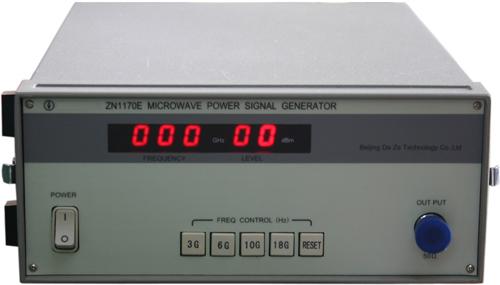

微波功率信号源 HA-ZN1170E

微波功率信号源     型号；HA-ZN1170E

执行标准：
GB/T 12190-2006 电磁屏蔽室屏蔽效能的测试方法
GJB  5792-2006  军用涉密信息系统电磁屏蔽体等划分和测量方法HA-ZN1170E微波功率信号源，可有3GHz、6GHz、10GHz、18GHz四个点频功率输出。其稳定度及度高，相位噪声低。体积小，重量轻，操作携带均方便。系统国标GB12190-2006、国军标GJB5792-2006。配合我所研制的1～18GHz双喇叭天线及连接电缆，可用于暗室的电磁屏蔽效能测试。可应用于工业、军事、科研等相关领域。

1．工作特性
1.1频率点及频率稳定度：
  3GHz     ≥5×10^-8
  6GHz     ≥5×10^-8
  10GHz    ≥5×10^-8
  18GHz    ≥5×10^-8
1.2杂散抑制度：≥55dB
1.3输出功率：隔离器后
  3GHz、6GHz、10GHz≥25dBm
  18GHz≥20dBm
1.4屏效测试：≥100dB（测试距离2m）
1.5输出阻抗：50Ω
1.6输出接口：N型
1.7交流工作电压：90~240V、50Hz~60Hz、保险丝为2A
1.8本仪器在下列环境工作：
  温度：0 ℃ ~ 40℃
  相对湿度：40 ℃，< 80%RH
  大气压强：86kpa ~ 106kpa
1.9主机外型尺寸： 400×240×98 (mm)
   包装箱尺寸：440×320×170 (mm)
   重量：约8kg

2.整机附件
  说明书                           一份
  电源线                           一根
  保险管（在主机电源插座上）       两只
  1～12GHz大喇叭天线               一对
  10～18GHz小喇叭天线              一对
  N-J5～N-J5低损耗电缆线（2米）    两根
