点频功率信号发生器 HA-ZN1181E
发布时间2014-03-23 浏览次数：920

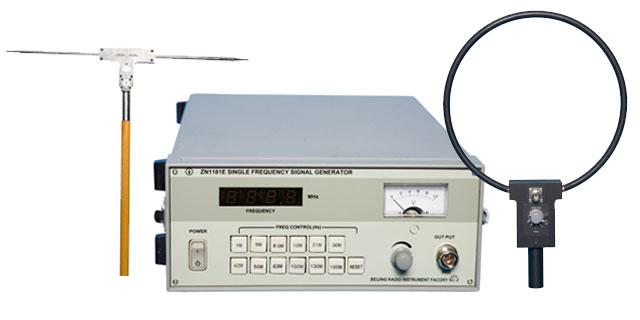

点频功率信号发生器 型号；HA-ZN1181E
一、概述
HA- ZN1181E点频功率信号发生器是一台频率由1MHz、5MHz、8.5MHz、10MHz、21MHz、30MHz、42MHz、50MHz、63MHz、100MHz、130MHz、180MHz的振荡源和功率放大器组成的功率信号源。它与配套天线一同使用可组成发射机，适用于测量屏蔽设备的屏蔽效能，特别适合核磁共振室屏蔽度的测试和检测。它具有测量屏蔽效能范围广、使用简单、携带方便、性能稳定、频率度高等优点。可供工厂、国、实验室、科研单位屏蔽测量使用。
二、工作特性
1． 本仪器能在下列环境下连续工作8小时：
温度：0℃～40℃；
相对湿度：80%（40℃）时；
大气压强：86～106KPa；
电源电压：220V±10%，50Hz±2Hz；
周围无腐蚀性气体，无强电磁场。
2． 频率：共8个
1MHz ±1×10-5
5MHz ±1×10-5
8.5MHz ±1×10-5
10MHz ±1×10-5
21MHz ±1×10-5
30MHz ±1×10-5
42MHz ±1×10-5
50MHz ±1×10-5
63MHz ±1×10-5
100MHz ±1×10-5
130MHz ±1×10-5
180MHz ±1×10-5
3． 天线接收场强应下表条件：
1． 本仪器能在下列环境下连续工作8小时：
温度：0℃～40℃；
相对湿度：80%（40℃）时；
大气压强：86～106KPa；
电源电压：220V±10%，50Hz±2Hz；
周围无腐蚀性气体，无强电磁场。
2． 频率：共8个
1MHz ±1×10-5
5MHz ±1×10-5
8.5MHz ±1×10-5
10MHz ±1×10-5
21MHz ±1×10-5
30MHz ±1×10-5
42MHz ±1×10-5
50MHz ±1×10-5
63MHz ±1×10-5
100MHz ±1×10-5
130MHz ±1×10-5
180MHz ±1×10-5
3． 天线接收场强应下表条件：
|
频率
|
天线距离L（cm）
|
场强（dBmV/m）
|
|
|
环
形
天
线
|
1MHz
|
60
|
≥90
|
|
5MHz
|
60
|
≥100
|
|
|
8.5MHz
|
60
|
≥100
|
|
|
10MHz
|
60
|
≥100
|
|
|
21MHz
|
60
|
≥100
|
|
|
30MHz
|
60
|
≥100
|
|
|
偶子天线
|
42MHz
|
130
|
≥110
|
|
50MHz
|
130
|
≥110
|
|
|
63MHz
|
130
|
≥110
|
|
|
100MHz
|
130
|
≥110
|
|
|
130MHz
|
130
|
≥110
|
|
|
180MHz
|
130
|
≥110
|
4． 输出阻抗：50Ω±5%；
5． 消耗功率：约50W；
6． 主机尺寸：120×255×400（mm）；
7． 重量：约5kg
5． 消耗功率：约50W；
6． 主机尺寸：120×255×400（mm）；
7． 重量：约5kg
