可控硅可逆控制器 HA-TS701

发布时间2014-03-23        浏览次数：506

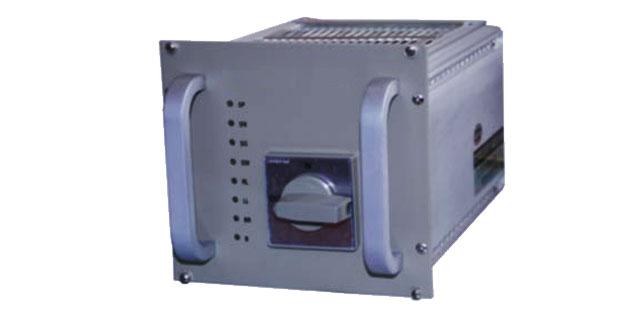

可控硅可逆控制器     型号；HA-TS701

HA-TS701可控硅可逆控制器，主要用于三相感应电动机电气伺服传动装置的换向。开关和制动均使用了的固态器件，避免了接触器的磨损。

1 电源部分

• 供电电压: L1,L2,L3. 3/N/PEAC50Hz,400/30V+10%,-20%,正相序
• 标称电流: 3×6A
• 起动电流: 大3×30A
• 小电机电流: 0.10A

2 控制部分

• 外部输入信号: LL,RL,SP +24V DC，与装置的内电压隔离。
• 1信号: +15V—+30V
• 0信号: -15V—+5V
• 内部电压: +24V DC 用于激励信号RL / LL或SP
•

3 指示部分

• 静态运行故障准备: DPDT 继电器 大 60V DC，25V AC，1A
• 动态故障: DPDT 继电器 大 60V DC，25V AC，1A
• 静态电机绕组温度: DPDT 继电器 大 60V DC，25V AC，1A

4 运行指示

• 前面板上的LED显示
• SP（红色） 外部截止信号作用
• SN（红色） 电力网故障
• SG（红色） 设备中故障
• SW（红色） 电机绕组过热
• RL（黄色） 顺时针转动
• LL（黄色） 逆时针转动
• BR（黄色） 减速
• B（绿色） 允许控制和制动逻辑的发出

5 开关预置

• 在本插入单元拔出时操作
• 减速时间tbr: 0—180ms,20ms步进（1—10）
• 出厂设置: 0ms（1）
• 制动力矩Mbr: 两种选择（1，0.5）,对应(ON,OFF)
• 出厂设置: (1) (ON)
• 传动器电源输出小时间: 40—180ms，20ms步进(1—8)
• 出厂设置: 180ms (8)

6 环境条件

• 固定位置: 水平
• 环境温度: 运行 0℃—＋５５℃;运输存贮－４０℃—＋７０℃

7 功耗: 小于等于30W

8 外型尺寸: 141.9×128.4×218.5mm

9 重量： 1.85kg
