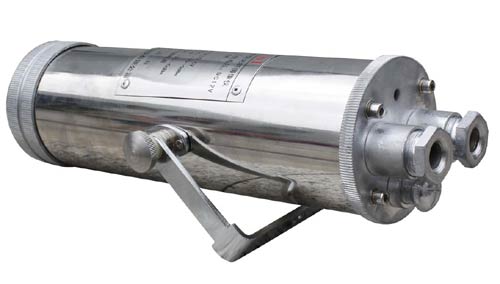

矿用本安型光纤摄像仪 HAD-KBA153

矿用本安型光纤摄像仪  型号;HAD-KBA153

产品概述

本摄像仪按《HAD-KBA153矿用本安型光纤摄像仪企业标准》，企标编号Q/320300CM02-2008，用于煤矿井下有瓦斯、煤尘炸危险的场所。本摄像仪是煤矿工业电视系统中对主要环节、重要设备及关键岗位进行实时图像监视的关键设备，可采用光缆、同轴电缆或双绞线传输；结构紧凑，体积小，重量轻，，抗震，潮，适合于煤矿井下使用。

主要参数

供电电源：直流12V

额定工作电压：DC12V

工作电流：≤500mA

摄像仪指标为：

a）低照度：0.2Lux/F1.4；

b）环境照度：3～30Lux

c）水平清晰度：优于350TV线

d）灰度：优于7

输出方式有以下二种：

a）电信号输出为正性电视信号；

视频输出信号标称值为1.0V（75Ω平衡负载）；

视频信号输出幅度为(0.7V±0.21V)；

同步信号输出幅度为（0.3V±0.1V）。

b） 光纤输出：波长为1.3μm；

输出光功率(-6~-3)dBm。

关联设备

KDW660/12B矿用隔兼本质安型电源

外形尺寸

外形尺寸：250mm×90mm（直径）

重    量：约2.5Kg

环境条件

a）环境温度：0℃～40℃；

b）平均相对湿度：不大于95％（25℃）；

c）大气压力： 86KPa～106KPa；

d）煤矿井下有瓦斯，煤尘等炸危险的环境,但无破坏缘的腐蚀性气体场合；

e）有溅水或淋水的场所；

f）无显著振动和冲击的场所。
