矿用温度传感器/温度传感器 HAD-BKGWD200
发布时间2014-03-18 浏览次数：2711

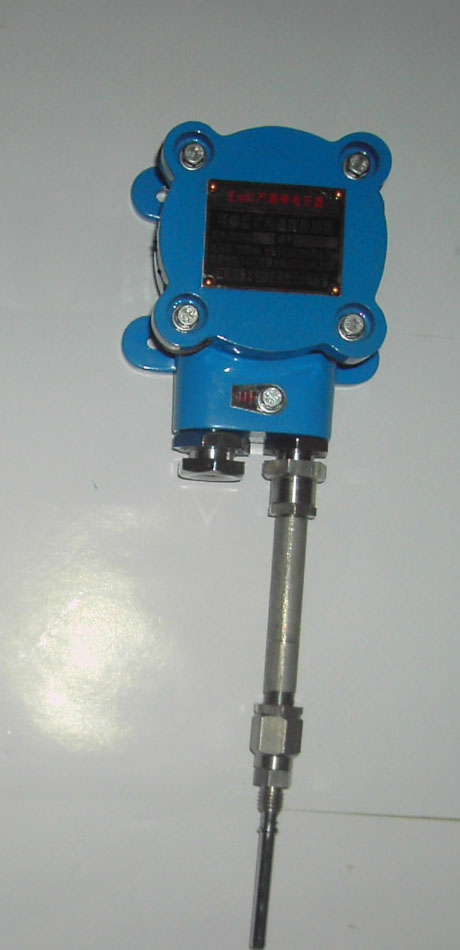

矿用温度传感器/温度传感器
型号:HAD-BKGWD200
HAD-BKGWD200(原型号HAD-BKGWD)系列隔型矿用温度传感器（以下简称传感器），矿用产品安标志证书编号：MFB060116；合格证号：21020505；并持有计量标准考核证书。
本系列传感器按GB3836.2-2000《炸性气体环境用电气设备第2部分：隔型“d“》、MT381-1995《矿用温度传感器条件》制成的隔型矿用温度传感器，其标志为：ExdI，无源式接触测温。它适用于煤矿井下、石油、矿山、化工等行业，具有炸性气体的混合物场所中使用，对电机或其它机械产品的轴承、轴瓦以及对铜或不锈钢不起腐蚀作用的介质进行温度检测。
◆ 型号含义◆ 传感器的标志位于铭牌上，代号含义如下：
※本系列传感器适用于对煤矿机电设备的温度进行连续测量，具有炸性气体的混合物场所中使用，传递温度电信号。为电机轴承感温器，也可测量其它机电设备的温度变化情况。
※本传感器的感温元件为Pt100铂热电阻，主要用于大中型电机测量其轴承温度。
※传感器适用于下列工作条件：
※环境温度－20℃～＋40℃；
※海拔不超过2000M；
※湿月份，月平均高相对湿度≤95%（＋25℃）；
※传感器为连续工作制（S1），激励电流≤5mA。
※无剧烈震动和冲击的场所。
※周围无破坏缘和金属的腐蚀性气体及蒸气的环境；
◆ 结构特征
传感器由温包和接线盒两部分组成。温包是将铂热电阻装进不锈钢管内并用环氧树脂密封，引出耐高温导线，用镀铬铜管或不锈钢管护套，外接连接螺母，其接线盒由护壳体、接线盒盖、进、出线口、密封圈、接线板、压紧螺母等组成（见附图）其结构要素均GB3836.1和GB3836.2隔性能要求。
◆ 工作原理
传感器是利用物质在温度变化时，本身电阻值也随着发生变化的特性来测量温度的。传感器的受热部分（感温元件）是用铂丝均匀绕制在骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度，即测介质局部平均温度。
◆ 数据
※产品的基本参数
|
名 称
|
电 阻
|
测量范围
|
感 温 元 件
|
||
|
传 感 器
|
R（0℃）
|
℃
|
分度号
|
缘等
|
时间常数
|
|
100Ω±1.8
|
0-200
|
Pt100
|
H
|
≤45S
|
|
※外形尺寸：长×宽×高（500-3000×92×72
※安装尺寸：75×60
※重 量：2.3Kg
※温包尺寸及连接方式（见图）
※传感器可与本公司WZJC数显温度巡回监测仪配套，也可与其它二次仪表匹配。
◆ 安装及使用
※用于测量电机轴承温度时，先将传感器接线盒安装在电机的适当位置，也可另设固定装置，并拧紧连接螺栓，接上地线。
※将传感器的感温元件（探头）插入电机轴承附近的螺孔中（如电机壳，外壳上钻孔），并拧紧安装螺栓，如选用“不可动”螺母安装方式，在安装时须先安装探头部分，后再安装接线盒。
※将传感器的接线盒打开，将引出电缆接好，盖上盒盖，将引出电缆接到地点安栅与本安型温控表连接。
※护线管应每间隔300mm的距离，用扎头固定，护线弹簧管弯曲半径不小于60mm，引线过长时可挽圈挂于合适处，并远离发热设备。
※如发现传感谢器的感温元件温包）损坏时，须由专业人员进行检修，否则应与厂联系修复或换。
※温度传感器包装后，应能存放在不被雨雪直接淋袭，温度为－20℃～＋40℃，相对湿度不大于90%的环境中贮存18个月以上。
◆ 定货需知
客户定货时应说明产品型号、规格、传感器保护管走私长度及安装螺纹的规格，测温点与传感器之间的距离（俗称引线长度），如有其它要求也请文字说明。
